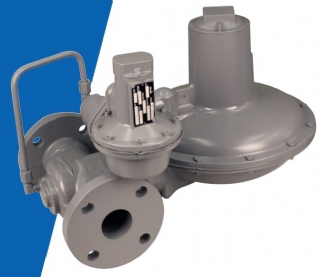

CL38 系列调压器

【1】产品简介

CL38系列调压器是ITRON 系列弹簧负载式大流量流量调压器，采用高强度球墨铸铁阀体及铸铝阀盘，

铝合金弹簧腔体，具有流量范围宽，调压范围广，精度等级及关闭压力均非常高。适合于各类碳氢化合物气体及非

腐蚀性气体的调压稳压工况，适用于居民家用及商业/轻型工业用途设计。

适用于环境温度-30°C~+65°C 。

可配置-1；-2 型两款指挥器，来满足不同的压力需要。

【2】主要技术参数

最大入口压力：12.25 bar

出口压力范围：4“WC~ 4.14Bar

最大流量：1400 NM3/H

工作温度：-30°C~+65°C

阀体连接尺寸：

标准配置：2”NPT 螺纹

可选配置：1.1/2”NPT; 2“; 3” FLANGED

【3】工作原理图

【4】灵活的阀位置组合

【5】安装尺寸（INCH ）

【6】不同阀口对应的入口压力及流量系数

标准配置阀口如下：

【7】调节弹簧及出口压力范围（标准配置弹簧）
