安全装置

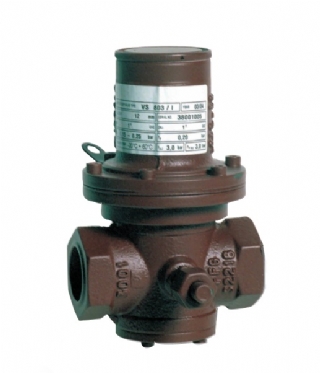

SRV801/811/SRV803
SRV801/811/SRV 803放散阀采用放散过量气体的方式,以保持 下游管道的压力低于所设定的压力。
技术特性
SRV 801/811
» 最大放散压力:1.5bar
» 放散压力范围:8mbar～700mbar
» 工作温度:-20℃～+60℃
SRV 803
» 最大放散压力:5bar
» 放散压力范围:0.15bar～5bar
» 工作温度:-20℃～+60℃
放散压力范围
SRV 801 d: 弹簧线径 De: 外径 Lo: 自由高度 It: 有效圈数
弹簧编号 |
d | 弹簧参数 | Wh (mbar) | 最大放散压力(mbar) | ||
20563325 | 1.3 | 25 | 55 | 8 | 15 - 30 | 500 |
20563025 | 1.5 | 25 | 50 | 6.5 | 28 - 70
| 500 |
20563026 | 1.7 | 25 | 50 | 7 | 40 - 85
| 500 |
20563027 | 1.9 | 25 | 50 | 6.75 | 55 - 120
| 500 |
20563028 | 2.2 | 25 | 50 | 7.5 | 75 - 240 | 500 |
SRV 811
弹簧编号 |
d | 弹簧参数 | Wh (mbar) | 最大放散压力(mbar) | ||
20564141 | 1.6 | 30 | 80 | 9.5 | 8 - 18 | 500 |
20564142 | 1.8 | 30 | 80 | 8.5 | 16 - 28 | 500 |
20564044 | 2.2 | 30 | 80 | 9 | 30 - 56 | 500 |
20564042 | 2.5 | 30 | 80 | 9 | 40 - 90 | 500 |
20564143 | 3 | 30 | 80 | 9 | 90 - 190 | 500 |
SRV 803
弹簧编号 |
d | 弹簧参数 | Wh (mbar) | 最大放散压力(mbar) | ||
20565125 | 2.5 | 35 | 50 | 6 | 0.15 - 0.25 | 2.50 |
20565126 | 3 | 35 | 50 | 6 | 0.20 - 0.68 | 2.50 |
20565127 | 3.5 | 35 | 50 | 6 | 0.20 - 0.85 | 2.50 |
20565128 | 4 | 35 | 50 | 6 | 0.40 - 1.50 | 2.50 |
20565129 | 4.5 | 35 | 50 | 6 | 0.50 - 2.30 | 2.50 |
SRV 803/TR
弹簧编号 |
d | 弹簧参数 | Wh (mbar) | 最大放散压力(mbar) | ||
20565127 | 3.5 | 35 | 50 | 6 | 0.40 - 1.30 | 5.00 |
20565128 | 4 | 35 | 50 | 6 | 0.80 - 2.20 | 5.00 |
20565129 | 4.5 | 35 | 50 | 6 | 1.80 - 2.30 | 5.00 |
20565131 | 5 | 35 | 60 | 6.5 | 2.50 - 5.00 | 5.00 |
流通能力
SRV801/811
放散压力 (mbar)
| 压力累积值 (mbar)
| 标况下流量 (m3/h)
|
35 | 3.5 | 18.5 |
35 | 7 | 29 |
64 | 6.5 | 22 |
64 | 13 | 38 |
SRV803
放散压力 (bar)
| 压力累积值 (mbar)
| 标况下流量 (m3/h)
|
0.8 | 80 | 38 |
0.8 | 160 | 96 |
1.5 | 150 | 48 |
1.5 | 300 | 125 |
