Cyble Sensor ATEX是专门为了那些通过低频脉冲信号与电子设备相连接的燃气设备所设计的，例如电子校正仪和气体涡轮流量计之间的连接。他可随时安装在埃创的气体流量计上，并为目前及未来的远程读数提供灵活的解决方案。

▼ 工作原理

Cyble Sensor  ATEX是专门为了那些通过低频脉冲信号与电子设备相连接的燃气设备所设计的，例如电子校正仪和气体涡轮流量计之间的连接。他可随时安装在埃创的气体流量计上，并为目前及未来的远程读数提供灵活的解决方案。

▼  工作原理

Cyble Sensor  ATEX工作方式如下：

  一个Cyble指针(标配）安装在埃创流量计上，指针的旋转与通过流量计的气体体积按比例相对应。

  安装在Cyble Sensor  ATEX上的三个线圈通过测量线圈之间的感值变化来检测指针的旋转。

 一块电路板用于记录指针的整个循坏。当指针按着确定的顺序依次通过三个线圈后才被认为完成了一个循坏。只有当指针的循坏被确认为有效，一个脉冲才会被Cyble Sensor传送出去。这种方式可以检测出气体的回流并对回流进行补偿，使得流量计表头示指和远程读数设备的示值和远程读数设备的示值保持一致。

▼  适用范围

Cyble Sensor ATEX可安装在埃创公司全部燃气计量类产品以及其他采用Cyble技术脉冲传输的计量仪表上。

▼  技术参数

防爆认证：L.C.I.E.06 ATEX 6044X

防爆等级：∑x II 1G EEx iaIIC T3

信号输出：-Ui≤15Volt

         -Ii≤900mA

         -正负极：棕（-）白（+）

         -输出信号类型等同于干簧管型号

  电缆长度：5M

   电源：锂电池

          工作寿命＜12年

工作温度：-25℃至+55℃

存放温度：-20℃至+55℃

防护级别：IP68

E.M.C认证标准：EN 61000-6-2，EN 61000-6-3，EN 60947-5-6

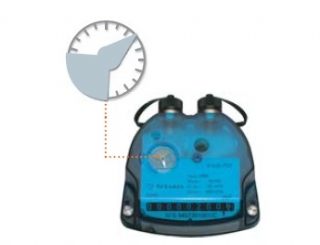

▼   加装Cyble Sensor ATEX图
