ELSTER EK280体积修正仪 温压补偿仪

EK208体积修正仪功能简介

●　将一台气体流量计在实际状况下（工况）测得的流量转化为在标准状况下（标况）的流量

●　数据备份（型号不同其存储能力有所区别）

●　数据的传递（型号不同其通讯能力有所区别）

●　在相应的通讯设备及软件的帮助下，能够对数据进行分析及处理

EK280是电池供电体积修正仪，可与所有的气体流量计配合使用，如膜式燃气表、涡轮流量计或腰轮流量计。EK280接受工况体积计量值时，除可接收与流量成比例关系的脉冲信号外，还可以从气体流量计上安装的Absolute-ENCODER计数器中直接读取流量计的原始读数。根据气体的热耗和温度、压力的模拟量测量值，体积修正仪可计算压缩因子K和修正系数C。利用这些初始数据可计算得到气体的标况体积、标况流量和工况流量。

EK280配有内置或者外置压力传感器和温度传感器，这些传感器永久与 EK280相连接。压缩因子K可设置为常数或者根据不同计算法则计算。

体积修正仪可通过可选的内置的GSM/GPRS调制解调器进行数据远传。对于使用在危险1区的设备，调制解调器将由一个特殊的锂电池进行供电。如果设备使用在危险2区或者安全区域，可直接选择电源模块方式供电。

由于配置有1个可灵活组态的串行接口和4个可编程的数字量输出，EK280可应用于包括天然气计量在内的多种场合。

附加的传感器信号及状态输入适用于站场监控场合。数据信息可以通过远程控制或SCADA系统传输到付费系统中。数据传输时，体积修正仪的各通讯接口可使用各自不同的数据协议独立进行，互不相扰。

主要特点

· mid认证

· 多种方式计算压缩因子

· 内置数据记录功能

· 数据日志认证（PTB-A50.7）

· 可灵活配置的数据存储

· 适用于危险1区

· 6组数字量信号输入（低频、高频、Encoder）

· 4组可自由组态的数字量信号输出

· 多种通讯协议

· 用于参数设置和数据读取的光电接口

· 可灵活配置的串行接口 RS232/RS422/RS485

· 软件升级基于Welmec 7.2

· 工作温度 -20℃~+60℃

选项

· 内置调制解调器（适用于危险1区）

· 内置供电模块（适用于危险2区）

· 第二路压力和温度传感器

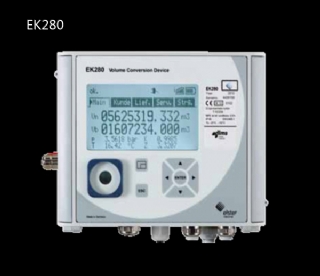

显示和操作

  宽大的图形显示器可以同时显示所有的当前值、参数还有数据档案。显示器带有背光显示功能，即使实在无外部电源的电池供电模式下，或者安装条件恶劣的情况下均能轻松读取数据。

1：设备状态                  6：电池状态

2：锁屏                      7：活动菜单

3：外部供电                  8：隐藏菜单

4：接收信号强度，            9：光标

  外部调制解调器            10：数据范围

5：接收信号强度

  内置调制解调器

与流量计连接

除encoder计数器（NAMUR或SCR接口）和低频（LF）脉冲发生器外，采用外部供电的体积修正仪还可通过高频（HF）脉冲发生器与流量计进行连接，采集流量信号。增加的高频输入功能使得测量、归档和流量监控变得更加精确。
