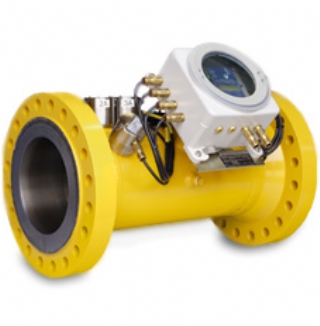

Elster-Instromet的多声道Q.Sonic气体超声波流量计是天然气流量计量的理想仪表。专利的测量声道布置方式、先进的超声传感器和数字信号处理系统使得流量计具有高精度和长周期稳定性。

 Q.Sonic超声波流量计优异的流态分析能力使得其不用配置常规的整流器就可以进行高精度计量。

  自第9期AGA报告于1998年发布以来，多通道超声波气体流量计已经成为测量大型管道流量的主要方法，尤其是用于天然气的贸易计量交接。 出现这种趋势有很多原因，包括其出色的测量精度、高调节比、受安装因素影响小以及成本效益。

尽管这些量计具有优异的性能，但是和所有仪表一样，它们仍会受到安装条件的影响。 特别是上游管道的设计及其运行条件，这些将决定流体通过流量计时的速度曲线。 为了尽量减小安装因素的影响，Q.Sonicmax满足并高于OIML精度等级0.5。

工作原理

The Honeywell Q.Sonic最大 USM is the first 8-path meter to combine reflection paths with direct paths, which results in detailed flow profile recognition with superb noise immunity. 由于具有这种独特的专利路径配置，该设备可确保最低的不确定性，提供最广泛的诊断功能。 具有先进识别能力的反射路径意味着气量计可快速识别其内部的涡流、污垢或液体。 直接路径提供更高的稳定性，可提高阀门噪声抗扰度，适用于CO2浓度较高的应用。

内部的压力和温度传感器可以确保雷诺数的准确计算和表体的动态校正。 该气量计可提供无与伦比的流量曲线识别能力，并在各种情况下将不确定性保持在最低程度。

Q. Sonic - 气体超声波流量计特点：

• 单反射和双反射声道布置技术，有3声道、4声道和5声道流量计

• 可进行流态分析

• 具有数字信号处理技术(CMB)，稳定性高

• 可双向计量

• 优异的重复性

• 优异的长周期稳定性

• 无活动部件，计量无磨损

• 无压降

• 可带压更换超声传感器

• 符合ISO CD17089

• 符合AGA-9 号报告

• 表体材质A333/ A350, P355, 特种钢A316L，其它特殊材料可咨询

• 压力等级：ASME 150 / 300 / 600 / 900, 更高压力等级的DIN法兰(PN) 请咨询

• 认证： PTB, NMI, GHOST, CMI

• ATEX Ex II 2 G

• 推荐的上游直管段长度：
            无整流器 10D
            有整流器  5D
