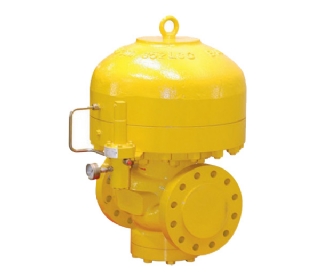

出自霍尼韦尔（中国）Gorter产品系列的R100系列高压调节器可应用于天然气输送系统、天然气配送网络和工业天然气压力调节系统。 这些压力调节器的摩擦最小、部件较少、易于装配和拆卸，并采用了经济高效的组件，因此维护成本较低。

R100系列包含五款调节器：

R100：液控标准型号

R100SO：与R100相同，但采用“弹簧-到-开启”式设计

R100S：与R100相同，但配有R100(S)-SO低噪笼

R100(S)-M：配有或不配有低噪笼的R100监测版，如果主调节器未能打开则可立即触发。

R101S：与R100相同，配有混合型低噪笼。

所有标准型号均配有先导式调节器，适合最大进口压力为100巴、出口压力范围为0.5-60巴的环境。

工作原理

R100是一款先导控制调节器，具有直接作用性能。 直接作用部件快速运转，而运转较慢的先导阀可将设定点偏差降至最低。 R100S型号与R100型号具有相同的性能，降噪高达40 dB(A)。 其低噪笼可在源头减噪，而非消音。 R101S则更进一步，配有混合型低噪笼，可在正常工作情况下减噪。

技术规格如下：

压力等级：ANSI 300和ANSI 600

进口压力范围：ANSI 300 - 3-50巴；ANSI 600 - 3-100巴

出口压力范围：ANSI 300 - 1-49.5巴；ANSI 600 - 1-60巴

正常工作所需的最小压力差：0.5巴

工作温度：-20°C至+60°C

环境温度：-30°C至+60°C。

解决哪些问题？

R100系列气压调节器具有以下优势：

最佳降噪

压力差超过0.5巴的情况下实现最优控制

特制的专利阀座

R100/R100S/R101S/R100(S)-M工作原理

R100/R100S/R101S在平衡状态下（出口压力Pa与设定压力相等).阀芯（10)使气体流最与燃气需求量相当。

当出口压力降低时（如燃气消耗1增大）.调压器的直接控制回路开始工作。作用在膜片（8)上向上的出口压力Pa滅小.膜片因受 到向下的作用力而下移.从而使阀芯（10)的开度进一步壜大.S 多气体通过阀芯.出口压力随之升高。

膜片的移动还使气室（7)内的气体体枳增加，弹簧（9)被进一步压缩.从而在一个较低的出口压力下达到新的压力平衡。指挥器的 间接控制回路开始校正压力的下降。由于上述出口压力的降低.指 挥器膜片（3)的位置下降.指挥器阀芯（4)开度壜大.气体流入 气室（7)。气室内的气体压力随之升高直到压力达到设定的出口 压力*

出口压力遇过指挥器的调节螺钉（1)和调节弹簧（2>设定。流向 指挥器的气体从I*压器（6)流向指挥器阀芯（4)•垅压器（6)是一个很小的调节器.不管入口压力如何变化.它都可以维持气体一 级调压后的压力（5)与出口压力之间固定的压差*

当出口压力升高时.调压器的调节动作相反。

当用气濘止时.阀芯完全关闭.气室压力降低直至与出口压力相等。 阀芯（10)会在弹簧（9)的作用力下关闭。

R100(S)-M

R100(S)-M监控器的工作W理与标准型R100(S)调压器相似。在正常工作条件下.由于监控器比调压器的压力设定值高.所以K控器的

阀芯处于完全打开状态（指挥器阀芯（11)保持全开)*当主调压器发生故陣时.主调压器的阀芯自动打开.出口压力逐渐增大。当达到监 控器的设定压力值时.监控器立即进入工作状态。指挥器的阀芯（11) 关闭.气室中气体临时流向出口.使盅控器的开度滅小.出口压力随 之降低。

当监控器气室中气体流向出口时.气室压力降低.阀芯趋于关闭.直 到出口压力等于监控器的设定值。监控器调节压力的操作步骤与调压 器moots)相似》

而且.mo〇(S)-ivi指挥器阀芯的特殊设u不但能保证向调压器下游设备连续供气，还使关闭压力不会大轜度增加。

为缩短响应时间.可在R100(S)-M的蓝控器上加裝加速指挥器。加速指挥器只在监控器工作时才起作用.它可使气体迅速从气室流向出 口.缩短监控器的响应时间。

R100-SO/R100(S)-SO

是弹簧打幵型FM00/R100(S)调压器.为故陣全开式。

用于以下情況：-主«片破裂 -指挥器故陣

-操作与m〇0/R100S/R101S 相同。
